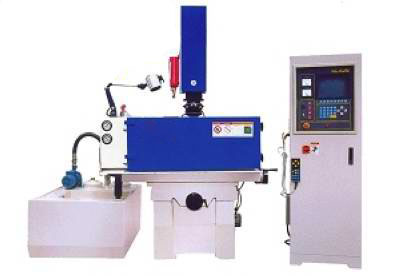

DM系列精密电火花成型机床
◇ 机身采用树脂砂去应力高级铸件；
◇ X、Y轴均采用进口（同级）滚珠丝杆；
◇ Z轴使用日本三洋DC伺服马达使工作灵敏度达到最佳状态；
◇ 拥有较宽的底座，鞍座、导轨采用V型与平面设计，加以进口“铁弗龙”耐磨片贴面于重压下滑动轻巧，无爬行；
◇ 灯具、注油器、专利极头、均采用台湾生产（选配）；
◇ 丹麦“GRVNDFOS”或意大利“CALPEAO”油泵（选配）；
主要技术参数

规格\型号	单位	DM7135	DM7145	DM7154	DM7160
工作槽(长×宽×高)	mm	920×530×340	1100×600×400	1170×690×425	1720×1100×620
工作台(长×宽)	mm	600×350	700×420	800×500	1000×600
左右行程-X轴	mm	350	450	500	650
前后行程-Y轴	mm	250	350	400	550
Z轴行程/主轴行程	mm	250	180-200	200-250	400
Z轴行程/辅助行程	mm	250	210	300	300
电极头平面与工作台最大距离	mm	500	600	740	900
最大工件重量	Kgs	650	1000	1300	3500
最大电极重量	Kgs	50	150	150	200
油槽最高液位	mm	320	370	370	550
过滤箱容量	Liter	350	460	540	1126
过滤箱尺寸	mm	1250×950×500	1250×780×480	1200×1000×450	2050×1300×460
机器总重量 (含电箱、油箱)		1000	1800	2200	4000
