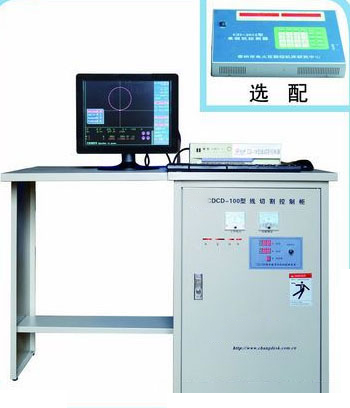

CD-100高效控制柜

所属分类：线切割机床
点击次数：594
发布日期：2019-11-22
立即咨询

详细介绍

产品简介：
CD-100系列产品利用全新的设计理念，采用先进的电路结构，人工智能型控制，高频自身具备完善的采样系统，每秒1600万次采样检测，产生波形新颖的放电火花，提供一般电源难以企及的高速加工效率，精准的电位控制，最小放电脉宽达到3US，一刀切割效果独一无二，真正做到了等能量，纯火花放电，是目前市场上对于加工参数控制最为精准，品质最为可靠的高速度电源方案之一。
CD-100全数字高频电源方案在CD-22的基础针对部分功能进行了修改及优化，使电源加工150mm高度以下工件时适合大电流、高效率、精粗加工。粗加工电流最大达到8.8A，最高速度达到9000平方毫米，钼丝大电流加工时损耗相比普通电源降低35%-50%，断丝率降低80%以上。
CD-100三相脉冲电源部分参数配置表

加工区	用途	脉宽	最在加工速度	脉冲间隔	最大电流（A）	材料厚度(mm)
精细加工区	很精细	4	50-85		3.8	80以下
精细加工区	精细	12	75-100		4.2	80以下
高速区	正常	32	90-130		5.5	150以下
	正常	48	100-145		5.8	150以下
	正常	60	140-200		8	150以下
高工件	正常	60	75-95		5	400-600

操作说明：

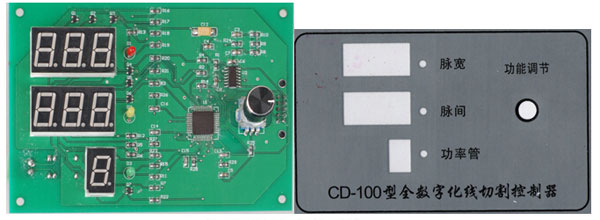

CD-100型控制柜，在参数调整方面相对是比较简单明了的，整个控制面板由两部份组成，一部份是参数显示部份，第二部分是参数调整部份，显示部份是由LDE数码管组成，调整部份使用了一只旋转编码器控制，所有参数大小的选择，只需要将编码器左右旋转，既可得到想要的参数。显示部份的共分三行，第一行是脉宽参数显示，第二行是脉宽间隔倍数显示，第三行是功率管数显示，需要对相应的参数进行调整时，将编码器向下按一下，所对应那一行的显示灯会发亮提示，便可以进行参数的调整，下一行的参数调整，只需要按编码器再向下按进行切换，整个过程是循环的！
